應急檢測控制芯片
產品描述
WS5921S 是一款應急檢測控制專用芯片。芯片采用特殊的高壓隔離和檢測技術，無需任何外圍元件直接監測交流輸入信號狀態，并直接或間接驅動LED 燈珠。同時支持全電壓85-265Vac 輸入。
WS5921S 內部集成了高精度單節鋰電池管理。具有過充保護、過放保護、過流保護以及短路保護功能。
WS5921S EN 端支持高達1A 驅動能力。可以直接串聯限流電阻來直接驅動單串LED 燈珠，同時也支持外接升壓電路來驅動多串LED 燈珠。

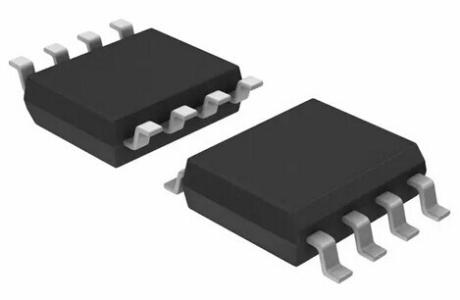

WS5921S 采用符合ROHS SOP-8 封裝，工作溫度范圍-40℃至120℃。
主要特點
極簡的外圍應用電路
精準的交流阻抗輸入檢測
85-265Vac 全電壓輸入
過溫保護
完善的電池保護及管理
高精度電壓檢測
兼容ROHS 和無鉛標準
SOP8 封裝
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS5921S_CN_A0 | 1,119KB |
